DV Hydraulics ontwierp en bouwde een volledig op maat gemaakt hydraulisch systeem, gebaseerd op water in plaats van olie, specifiek ontwikkeld voor een unieke onderwateromgeving binnen de entertainmentsector.

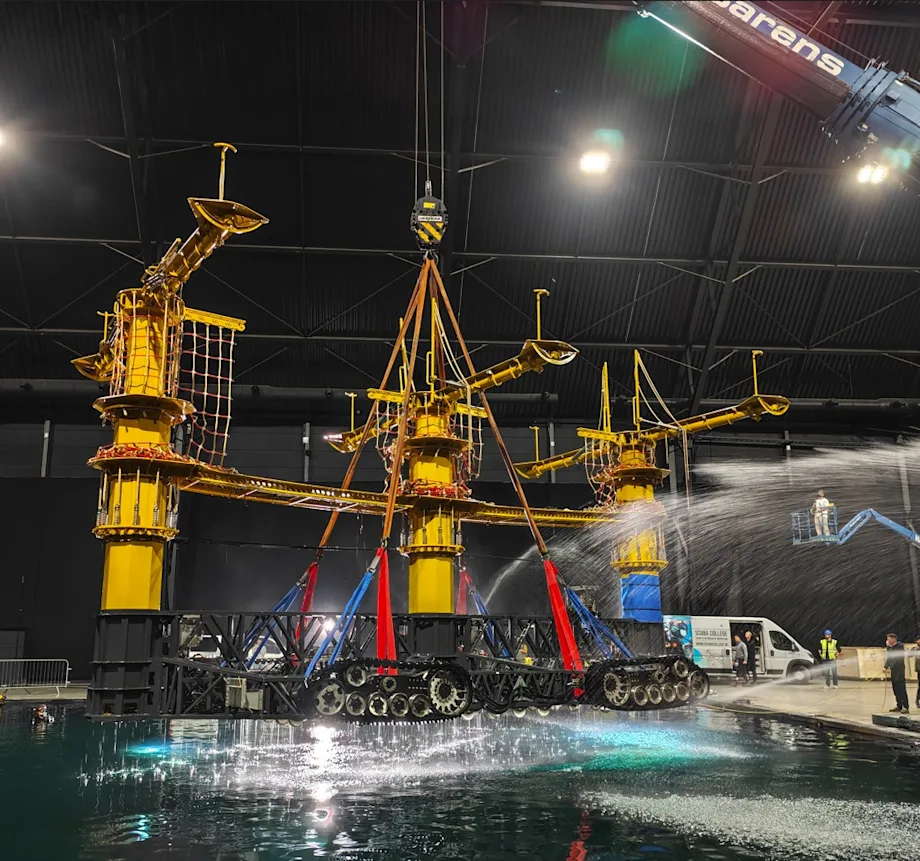

De installatie maakt deel uit van een spectaculair entertainmentstuk in de grootste watershow ter wereld, waarbij alle hydraulische actuatoren – waaronder cilinders en motoren – permanent onder water functioneren op een diepte van 7 meter in een zwembad.

Hierdoor werd gekozen voor een ontwerp in volledig RVS, gecombineerd met puur water als hydraulisch medium.

Dit maakt het systeem volledig lekveilig in gevoelige omgevingen zoals zwembaden, waar waterkwaliteit en betrouwbaarheid essentieel zijn.

De installatie beschikt over een geïnstalleerd vermogen van 180 kW, proportioneel geregeld via frequentiesturing (drives), en is redundant opgebouwd om maximale bedrijfszekerheid te bieden.

De besturing verloopt via een Siemens S7-1517 PLC, gekoppeld aan drie HMI-panelen voor veilige, nauwkeurige en overzichtelijke bediening tijdens de shows.

Op mechanisch vlak is gekozen voor hoogwaardige, corrosiebestendige componenten: 3 drievoudige cilinders in RVS bedienen de masten, gevoed via een op maat ontworpen RVS manifoldblok.

Daarnaast zijn er vier vernikkelde rupsaandrijvingen met geïntegreerde RVS hydraulische motoren en twee automatische slangenhaspels, eveneens aangedreven door RVS motoren.

De bediening van de installatie gebeurt via een overzichtelijk controlepaneel met hendels op de boot, vanwaar stuursignalen naar de PLC gebracht sturen.

Belangrijkste specificaties van het systeem:

• Alle actuatoren (cilinders, motoren) functioneren permanent onder water (7 meter diep).

• Proportionele bewegingen en sturing worden onder water uitgevoerd.

• Volledig RVS constructie voor optimale corrosiebestendigheid.

• Puur water als hydraulisch medium – veilig voor zwembadgebruik.

• 180 kW geïnstalleerd vermogen, proportioneel geregeld via frequentiesturing (drives) die CAT pumps aansturen.

• Redundante systeemopbouw voor maximale betrouwbaarheid.

• Siemens S7-1517 PLC met drie HMI-bedieningspanelen.

• 3 x drievoudige cilinders in RVS, aangestuurd via eigen RVS manifoldblok.

• Vier vernikkelde caterpillaraandrijvingen met RVS hydraulische motoren.

• Twee automatische slangenhaspels aangedreven door RVS hydraulische motoren.

• Bedieningspaneel op de boot voor centrale controle.

• Geleverd als volledig turnkey-project.

Deze watergedreven hydraulische installatie combineert precisie, duurzaamheid en veiligheid in een uitdagende onderwateromgeving.

Ze is ontworpen voor toepassingen waar corrosiebestendigheid en milieuvriendelijkheid onmisbaar zijn.
