DV Hydraulics ontwierp en bouwde een volledig op maat gemaakte pers voor hydroforming van plaatmateriaal. Deze voorgespannen korte slag pers met hydraulische installatie op maat is ontwikkeld voor extreme kracht, precisie en energie-efficiëntie, met een focus op geavanceerde besturing en maximale betrouwbaarheid.

De pers maakt gebruik van een servopompsysteem voor een uiterst efficiënte aandrijving en is uitgerust met een Siemens S7-1518 PLC voor nauwkeurige en veilige besturing. Dankzij een naadloze integratie in de volledige productielijn, kan deze pers elke 6 seconden een nieuwe plaat produceren, mogelijk gemaakt doordat dit een continue - of doorloop pers is.

Belangrijkste specificaties van de pers :

• Voorgespannen frame: 16.000 ton

• Normale perskracht: 12.800 ton

• Hoofdcilinder: korte slag, rechthoekig: 800 x 800 x 15 mm

• Open-/sluitcilinder : 300 x 260 x 150 m

• Frame vervaardigd uit gesmede onderdelen.

• Totaalgewicht: 67 ton

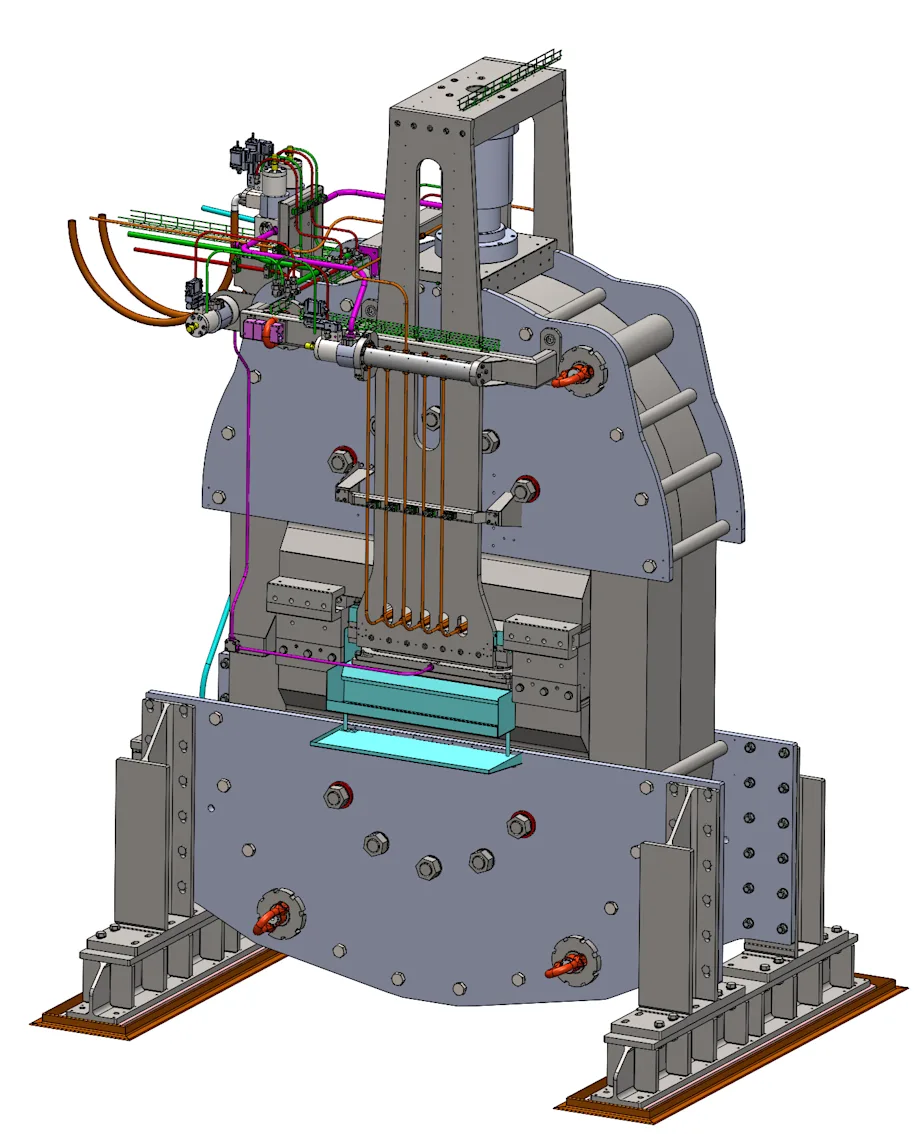

• Volledig in-house mechanisch ontwerp en FEA-simulatie.

• Geslepen frame.

Belangrijkste specificaties van de hydraulische installatie :

• Nominale werkdruk van de installatie : 2.000 bar

• Ontwerpdruk van de installatie : 2.500 bar

• Snelheid van drukopbouw: 1.000 bar/s of 6.400 ton/s

• Closed-loop snelheidsregeling voor snel openen en sluiten

• Precisie krachtregeling met hogedrukmeting (0,1% nauwkeurigheid, 10 kHz sampling)

• Hoogdrukmedium: gedemineraliseerd water

• Pilotsysteem: hydraulische olie (250 bar)

• Energiezuinig aandrijfsysteem dankzij servopompen : besparing van 84%

  • Nodig vermogen voor de aandrijving volgens klassiek systeem : 90 kW.

  • Actueel verbruik : 14.5 kW met Cos phi = 1.

Specificaties van het sturingssysteem :

• Proportionele, op maat gemaakte hogedrukventielen:

  • Werkdruk : 2.500 Bar

  • Testdruk : 3.750 bar

  • Volledig in eigen huis ontworpen en gebouwd.

  • ATOS Axis controller als voorstuurventiel.

• Siemens S7-1518 PLC en drives.

Deze pers combineert extreme kracht, precisie en energie-efficiëntie in één installatie. Dankzij het gebruik van servopomptechnologie en een krachtige Siemens PLC is dit systeem ideaal voor veeleisende industriële toepassingen zoals hydroforming.
